Φίλτρα δίσκων σειράς Dynadisc

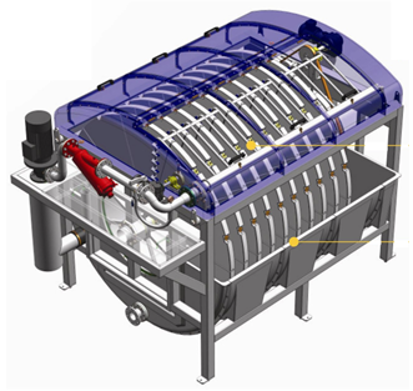

Φίλτρο δίσκων DynaDisc

Με το φίλτρο δίσκων DynaDisc επιτυγχάνεται φίλτρανση εξαιρετικής απόδοσης σε εφαρμογές νερού, λυμάτων και επανάχρησης. Το φίλτρο DynaDisc συνδυάζει καινοτόμα μηχανική με σύγχρονη τεχνολογία και παρέχει σαφή πλεονεκτήματα διασφαλίζοντας αποτελεσματική και αξιόπιστη φίλτρανση σε βάθος χρόνου.

Έξυπνη σχεδίαση - αποδοτική φίλτρανση

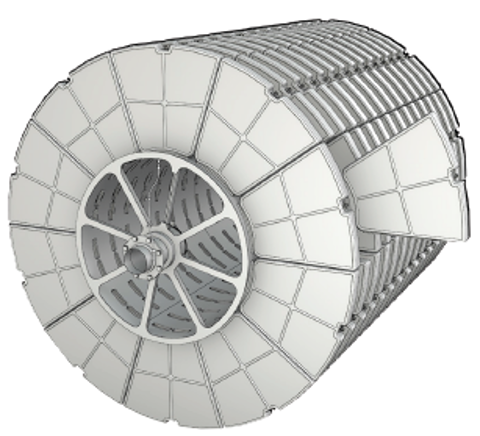

Το φίλτρο DynaDisc διαθέτει ανεξάρτητους δίσκους φίλτρανσης έκαστος αποτελούμενος από  αρθρωτές αποσυναρμολογούμενες κασέτες συνδεδεμένες σε περιστρεφόμενο τύμπανο, μεγιστοποιώντας έτσι την επιφάνεια φίλτρανσης.
Διατίθεται σε δύο μεγέθη με δίσκους διαμέτρου 1.9m ή 2.4m, παρέχοντας καθαρή επιφάνεια φίλτρανσης έως 197m² με έως και 35 δίσκους.
Το μέσο φίλτρανσης με πόρους έως 10micron, είναι συνδεδεμένο με την ενιαία κασέτα εξασφαλίζοντας βέλτιστη τάνυση μεγιστοποιώντας τη διάρκεια ζωής του και ελαχιστοποιώντας τις στεγανοποιήσεις. Ο δοκιμασμένος σχεδιασμός του φίλτρου DynaDisc εγγυάται αποδοτική φίλτρανση υψηλών παροχών με ελάχιστες απαιτήσεις χώρου.

Εφαρμογές

Ο ευέλικτος σχεδιασμός των φίλτρων DynaDisc είναι κατάλληλος για εύρος εφαρμογών, όπως:

• Τριτοβάθμια επεξεργασία λυμάτων
• Επεξεργασία νερού σε ιχθυοκαλλιέργειες
• Προεπεξεργασία εφαρμογών MBR
• Φίλτρανση ποταμίσιου νερού
• Αφαίρεση αλγών
• Φίλτρανση νερού επανάχρησης
• Προ-φίλτρανση πριν από φίλτρα άμμου
• Επεξεργασία νερού σε βιομηχανίες χάρτου και χαρτοπολτού

Μηχανισμός Φίλτρανσης

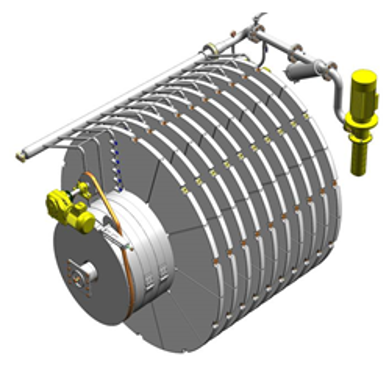

Το προς φίλτρανση υγρό εισέρχεται στο φίλτρο από το άκρο εισόδου του περιστρεφόμενου τυμπάνου και διαμέσου κατάλληλων ανοιγμάτων φτάνει στους δίσκους φίλτρανσης όπου φιλτράρεται μέσω βαρύτητας. Τα αιωρούμενα στερεά συγκρατούνται από το υφασμάτινο μέσο φίλτρανσης στο εσωτερικό των δίσκων. Όταν η στάθμη των λυμάτων στο εσωτερικό του τυμπάνου ανέβει πάνω ένα προκαθορισμένο επίπεδο, ξεκινά η περιστροφή του τυμπάνου και η αντίστροφη πλύση του φίλτρου η οποία απομακρύνει τα συσσωρευμένα στερεά σε ένα σταθερό κανάλι απόρριψης στο εσωτερικό του φίλτρου. Στη συνέχεια το νερό έκπλυσης απομακρύνεται μέσω του σωλήνα απόρριψης σε ένα φρεάτιο εκτός του φίλτρου. Οι δίσκοι φίλτρανσης είναι βυθισμένοι κατά περίπου 60% στο εσωτερικό του περιστρεφόμενου τυμπάνου και 50% στο εξωτερικό. Η στάθμη των φιλτραρισμένων λυμάτων στην έξοδο του φίλτρου  διατηρείται σταθερή από τη δεξαμενή υπερχείλισης.

Για την αντίστροφη πλύση των φίλτρων χρησιμοποιείται εμβαπτισμένη αντλία ικανής  πίεσης με εξωτερικό κινητήρα. Το νερό πλύσης διοχετεύεται μέσα από ένα φίλτρο τύπου σίτας επιλεκτικότητας 300micron στην κεφαλή του συστήματος πλύσης και στη συνέχεια  στα ακροφύσια ψεκασμού. Η κεφαλή του συστήματος πλύσης κινείται αργά, προκαλώντας αντίστοιχη κίνηση στα ακροφύσια ψεκασμού. Με αυτόν τον τρόπο αυξάνεται η αποτελεσματικότητα του συστήματος καθαρισμού ενώ ταυτόχρονα μειώνεται η φθορά του μέσου φίλτρανσης.

Πλεονεκτήματα του DynaDisc

Πατενταρισμένη κασέτα φίλτρανσης:

1. Λιγότερα εξαρτήματα, 8 ή 10 κασέτες ανά δίσκο για γρήγορη αντικατάσταση και μικρότερο βάρος.
2. Το ύφασμα φίλτρανσης στερεώνεται απευθείας στο σώμα της κασέτας μειώνοντας στο ελάχιστο το μήκος στεγανοποίησης.
3. Το μικρό βάρος επιτρέπει την εγκατάσταση έως 35 δίσκων διαμέτρου 2.4m σε μία μονάδα DynaDisc, αποδίδοντας έως και 197m² ενεργή επιφάνεια φίλτρανσης.
4. Ανθεκτικό πλαίσιο κασέτας, επιτρέπει υψηλή τάνυση στο μέσο φίλτρανσης και παρατείνει τη διάρκεια ζωής του.
5. Τα φορτία σχεδιασμού υπολογίζονται στην ενεργή επιφάνεια φίλτρανσης και όχι στην θεωρητική

Καινοτόμα δεξαμενή διατήρησης στάθμης:

1. Μεγιστοποιεί το ενεργό μήκος με αποτέλεσμα η ανύψωση του νερού κατά την υπερχείλιση να είναι μικρή και η στάθμη στο εσωτερικό της δεξαμενής να παραμένει σταθερή για μεγάλες διακυμάνσεις της παροχής
2. Τροφοδοτεί την αντλία αντίστροφης πλύσης, εξασφαλίζοντας ότι η διαδικασία καθαρισμού γίνεται με το μόλις φιλτραρισμένο και εξαιρετικής ποιότητας νερό
3. Συγκρατεί το ψεκασμένο διάλυμα οξέος κατά τον χημικό καθαρισμό, αποτρέποντάς τη διάχυσή του στο περιβάλλον.

Βελτιστοποιημένο σύστημα έκπλυσης:

1. Αντλία προστατευόμενη με φίλτρο σίτας
2. Παλλόμενα ακροφύσια αντίστροφης πλύσης για ελαχιστοποίηση αναγκών νερού και ενέργειας

Δύο εκδόσεις κατασκευής - μία μέθοδος φίλτρανσης

1. Το φίλτρο DynaDisc διατίθεται είτε ως αυτοστήρικτη μονάδα με δεξαμενή από ανοξείδωτο χάλυβα ή με πλαίσιο κατάλληλο για εγκατάσταση σε δεξαμενή από σκυρόδεμα.
